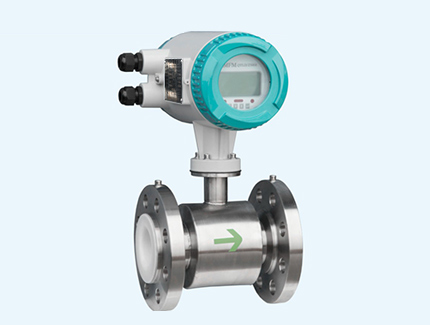

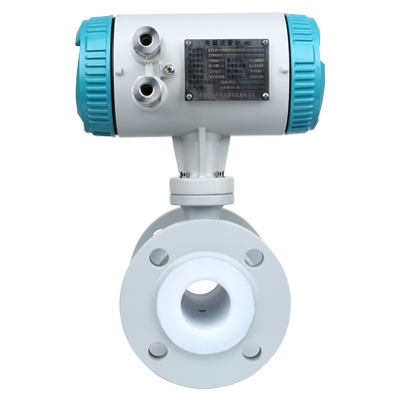

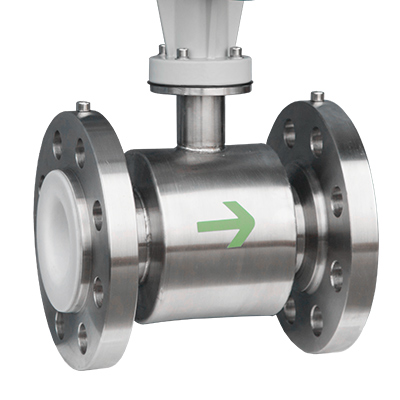

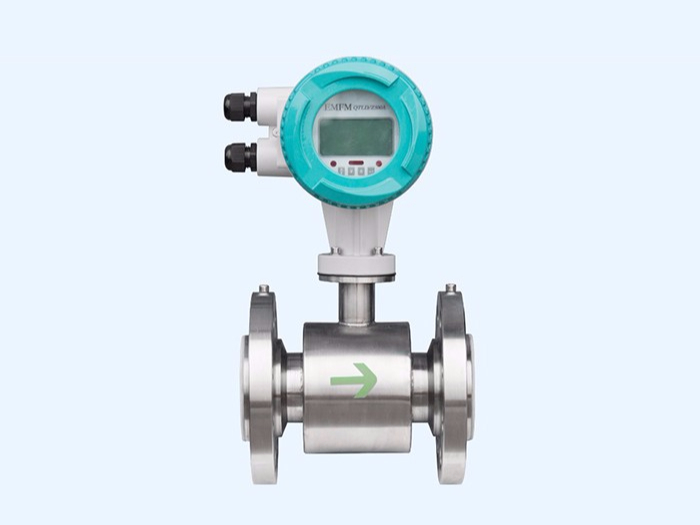

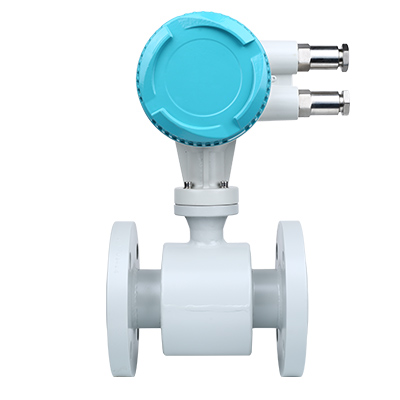

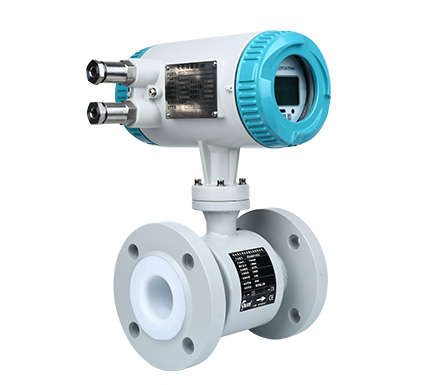

QTLD型電磁流量計符合標準JB/T9248-2015《電磁流量計》，是一種測量導電介質體積流量的感應儀表，在進行現場監測顯示的同時，可輸出標準的電流信號，供記錄、調節、控制使用，實現檢測自動控制，并可實現信號的遠距離傳送。可廣泛應用于自來水、化工、煤炭、環保、輕紡、冶金、造紙等行業中的導電液體的流量計量。已取得了國家防爆電氣產品質檢中心頒發的防爆合格證，防爆標志為Exd11CT6，適用于各種爆炸性環境的液體測量。
根據法拉第電磁感應原理，在與測量管軸線和磁力線相垂直的管壁上安裝了一對檢測電極，當導電液體沿測量管軸線運動時，導電液體切割磁力線產生感應電勢，此感應電勢由兩個檢測電極檢出，數值大小與流量成正比例，其值為：
E=KBVD
式中：
E－感應電勢；
K－與磁場分布及軸向長度有關的系數；
B－磁感應強度；
V－導電液體平均流速；
D－電極間距；（測量管內直徑）
傳感器將感應電勢E作為流量信號，傳送到轉換器，經放大，變換濾波用一系列的數字處理后，用帶背光的點陣式液晶顯示瞬時流量和累積流量。轉換器有4～20mA輸出，報警輸出及頻率輸出，并設有RS－485等通訊接口，并支持HART和MODBUS協議。
1、電磁流量計傳感器結構簡單，測量管內沒有可動部件，無任何阻礙流體流動的節流部件；
2、可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量；
3、測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定范圍)的影響；
4、電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關；
5、電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量；
6、工業用電磁流量計的口徑選擇范圍寬。
| 性能 | 技術參數 | ||
| 公稱通徑 | DN3——DN3000mm | ||
| 精度 | 示值的±0.5%,可選示值的±0.3%或±0.2% | ||
| 襯里材料 | 聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠 | ||
| 電極材料 | SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢 | ||
| 電極形式 | 標準型,刮刀型,可更換型 | ||
| 連接方式 | 法蘭連接,插入式連接,卡箍連接,夾持式連接,由壬式連接 | ||
| 介質溫度 | 一體型 | -20℃～+60℃ | |
| 分體式 | 氯丁橡膠襯里、聚氨酯襯里 | -20℃～+60℃ | |
| -20℃~+120℃、-20℃~+180度℃ | -10℃～+160℃ | ||
| 公稱壓力 | 0.6～4.0Mpa（特殊壓力可定制） | ||
| 環境溫度 | -25℃～+60℃ | ||
| 環境濕度 | 5～100%RH（相對濕度） | ||
| 介質導電率 | ≥20μs/cm | ||
| 測量范圍 | 1500：1 流速設定<15m/s | ||
| 結構形式 | 一體型、分體型、沉浸型、防爆型 | ||
| 防護等極 | IP65、IP68可選 | ||
| 防爆標志 | ExmdIIT 4 | ||
| 產品標準 | JB/T9248-2015電磁流量計 | ||
測量介質、溫度，是否有腐蝕性
流量范圍和用戶管道的內徑
壓力等級
是否現場顯示
工作電源
信號輸出、通訊
是否要防爆
安裝方式
精度等級
電磁流量計應用于：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。
一臺滿足各類行業流量測量
1、無振動、無強電磁場的地方（如大電機、變頻器附近）；
2、盡量垂直安裝，水平安裝需要安裝在低處，不能安裝管道頂點，保證滿管，防止氣泡；
3、直管段要求，最好保證前10倍后5倍管徑；
4、焊接式的安裝時候要注意不要連接儀器焊接，防止傷害流量計；
5、外殼盡量接地，屏蔽線單端接地，接到點不能與強電共地；
6、如果為了維修簡便，安裝位置需要選好，滿足維修要求。同時，可以安裝旁管，故障時候流體走旁管；
7、避免陽光直射、高溫的地方，做好防水、防潮處理；
8、其他應該考慮的要求，信號走線不要跟強電線路一起。
出廠前一對一標定
3毫米-3米 MT質量法水流量標定裝置
DN800mm-DN2200mm容積法實流檢定裝置
DN3-DN15mm質量法標定裝置
DN65mm-DN300mm 多臺串聯質量法實流標定裝置
